施耐德UPS电源SPM系列使用说明书

一、产品概述

施耐德UPS电源SPM系列是一款高性能在线式不间断电源系统，专为保护关键负载设备设计。该系列采用双转换在线技术，可提供纯净稳定的正弦波电力输出，有效隔离电网干扰，确保服务器、网络设备、医疗仪器等关键设备在电力异常情况下的持续运行。

二、产品特性

· ‌双转换在线技术‌：实现零转换时间切换，确保负载设备始终获得高质量电力供应

· ‌宽输入电压范围‌：适应不同电网环境，在电压不稳时仍能正常工作

· ‌智能电池管理‌：自动调整充电电流和电压，延长电池寿命

· ‌多种通讯接口‌：支持RS-232、USB、智能插槽(Smart Slot)，便于远程监控和管理

· ‌LCD显示屏‌：直观显示运行状态和参数信息

三、安全注意事项

电气安全

· 安装和维护前必须断开电源，避免触电风险

· 禁止在施耐德ups电源运行时打开机壳

· 使用前确保所有连接正确无误

施耐德电池安全

· 电池具有高能量密度，禁止短路或拆解

· 更换电池时需使用施耐德推荐型号

· 电池更换前必须断开施耐德ups电源

环境安全

· 避免在高温、高湿度或腐蚀性气体环境中使用

· 确保设备周围有足够散热空间

· 工作环境温度建议保持在0-40℃之间

四、安装指南

1. 开箱检查

· 检查包装完整性

· 确认所有配件齐全（包括电池组、连接线缆等）

· 检查设备外观无损伤

2. 安装位置选择

· 选择通风良好、干燥的安装位置

· 确保设备周围有足够的操作和维护空间

· 避免阳光直射和靠近热源

3. 连接步骤

‌连接电池组‌：

· 将电池组正负极正确连接到UPS电池端子

· 确保连接牢固，接触良好

· 检查电池组电压与UPS要求一致

‌连接输入电源‌：

· 将市电电源线连接到UPS输入端子

· 确保使用符合规格的电源线

‌连接负载设备‌：

· 将关键设备连接到UPS输出插座

· 避免使用延长线，直接连接设备

· 注意不要超过施耐德ups额定功率

五、操作说明

1. 启动操作

00001. 确保所有连接正确

00002. 打开输入市电电源

00003. 按下前面板电源开关启动施耐德ups

00004. 检查显示屏和指示灯状态

2. 显示屏操作

· ‌LCD显示屏‌：显示运行状态、电池电量、输入输出电压等参数

· ‌操作按钮‌：

· 开/关按钮：控制施耐德UPS电源

· 功能按钮：切换显示信息

· 确认按钮：进入设置菜单

3. 基本设置

‌输出电压设置‌：

00001. 在旁路模式下，进入设置菜单

00002. 选择输出电压等级（220V/230V/240V）

00003. 确认并保存设置

·

‌逆变器电压调整‌：

·

00001. 在在线或电池模式下进入设置菜单

00002. 选择逆变器电压调整选项

00003. 使用箭头键调整电压值

00004. 确认并保存设置

六、施耐德蓄电池管理

1. 电池充电

· 施耐德UPS内置智能充电管理系统

· 自动根据电池状态调整充电参数

· 长期未使用的电池建议进行完全充电

2. 电池测试

· 通过LCD显示屏或管理软件启动测试

· 测试结果包括电池健康状态和剩余容量

· 定期测试建议每月一次

3. 电池更换

· 当电池寿命到期或性能下降时更换

· 更换前断开施耐德UPS电源

· 使用施耐德推荐电池型号

· 按照说明书步骤操作

七、维护与保养

1. 日常维护

· 定期检查连接线是否松动

· 清洁设备表面灰尘

· 检查通风口是否畅通

2. 故障诊断

· ‌UPS无法启动‌：检查输入电源连接

· ‌电池模式无法切换‌：检查电池连接和状态

· ‌输出电压不稳定‌：检查输入电压和负载情况

· ‌LCD无显示‌：检查电源连接或联系服务商

· ‌持续报警‌：根据报警代码查找原因

3. 专业维护

· 建议每6个月由专业人员进行全面检查

· 包括内部清洁、连接检查、性能测试等

八、通讯与监控

1. 管理软件安装

· 使用USB线连接施耐德UPS和计算机

· 安装施耐德UPS管理软件

· 配置软件参数

2. 远程监控功能

· 实时监控UPS状态

· 接收报警通知

· 远程控制UPS操作

· 生成能量报告

九、售后服务

· 施耐德提供全面的售后服务支持

· 包括产品保修、技术咨询和维修服务

· 用户可通过官方网站或客服热线获取支持

· 建议定期访问官网获取最新技术资料和软件更新

十、附录

· 产品规格参数表

详情点击http://www.japatoyodc.com/aspcms/productlist/list-63-1.html

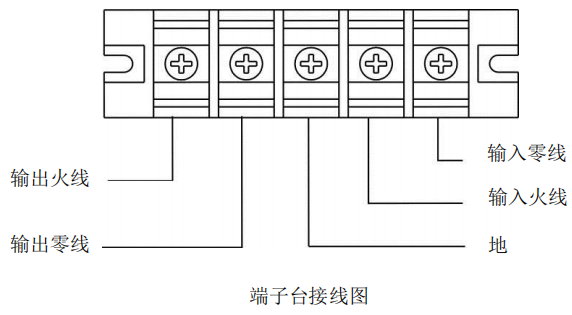

· 接线图

· 故障代码表

详情点击http://www.japatoyodc.com/aspcms/downlist/list-4-1.html

· 保修条款

（注：本说明书为通用版本，具体操作请以实际产品型号的完整说明书为准）
